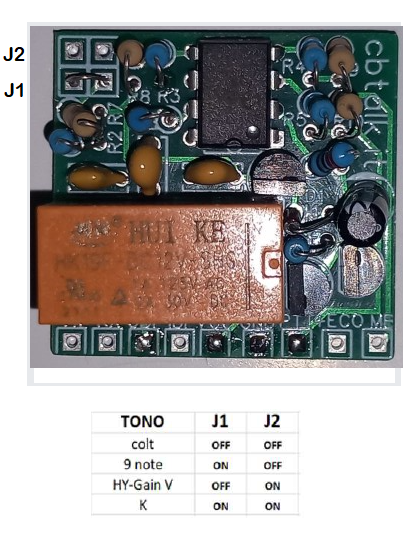

RP001 --- Roger Beep
Roger Beep basato sul microcontrollore PIC 12F509 della MICROCHIP .
Lavora con oscillatore interno da 4 Mhz, in modo da utilizzare tutti i pin e massimizzare al massimo lo spazio.
E' realizzato a componenti discreti per dare la possibilita' a tutti di mettere mano in caso di guasto.
Dimensioni PCB 3 Cm x 3 Cm
- Il Roger Beep , emette quattro motivi selezionabili, vedi immagine :Beep Colt, 9 Note, Hy-Gain-V e K (morse).
- Alimentazione 12-13.8 V
- OBF : uscita BF
- IBF : ingresso BF
- +ECO : Permette di alimentare un dispositivo esterno con PTT attivo Max 100 mA
- Gli altri Pin sono intuitivi

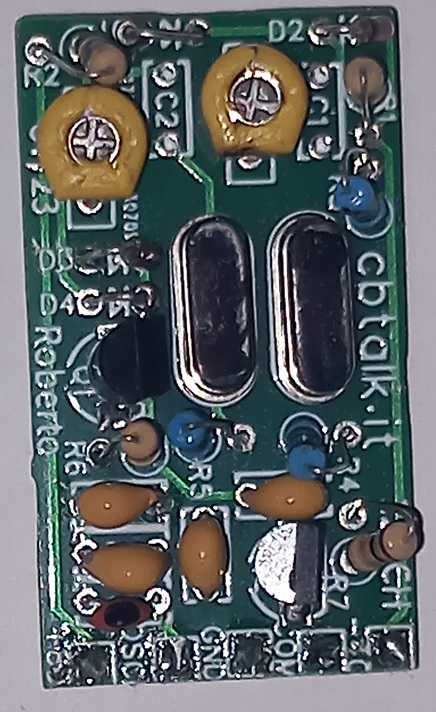

RP002 --- 120 CH
Scheda 120 CH per Alan 48/68. questa scheda e' realizzata basandosi su uno schema elettrico ben noto, copiato dall'Alan 68 e modificato per commutare i due quarzi 15.810 e 14.910 Mhz.
- Per alan48 - 68

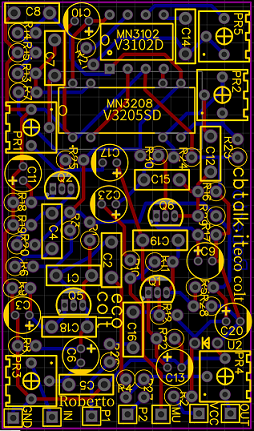

RP004 ECO Digitale

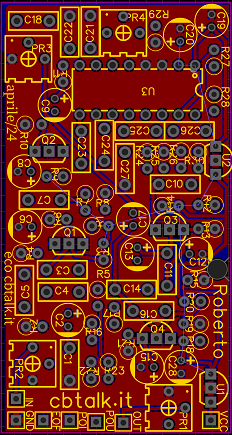

Eco basato si chip PT2399 adattao ad hoc sullo scheda della scheda eco colt.
- Il PT2399 e' un chip che integra sia convertitori analogico-digitale (ADC) che digitale-analogico (DAC), insieme a una memoria interna per l'elaborazione del segnale audio e la creazione dell'effetto di ritardo.
- Alimentazione 12-13.8 V
